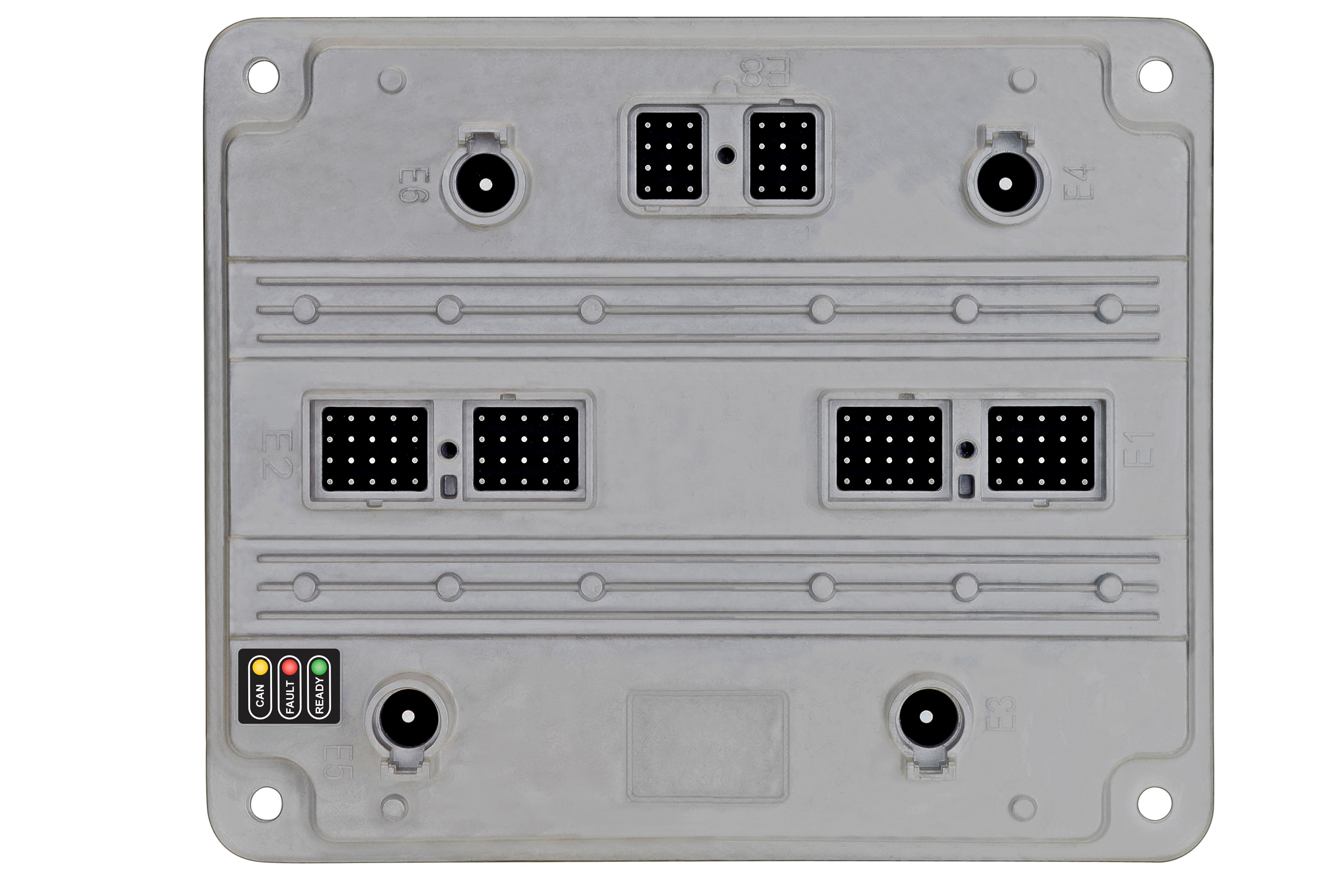

Módulos Inteligentes de Control (ICM-200)

ICM-200

El ICM-200 es un módulo de control definible por el usuario que mejora la funcionalidad de un vehículo a través de la lógica de programación visual. El módulo interactúa con sistemas múltiples del vehículo para dispositivos de detección y control, usando SimulinkTM, para modelar visualmente y simular el sistema de vehículo. El ICM es un componente integral del sistema de instrumentación para la comunicación y control de componentes del vehículo.

ICM-200 permite al usuario aprovechar diagnósticos avanzados y un amplio conjunto de aportaciones para mejorar el sistema telemático del vehículo con una vista más detallada del estado del vehículo. Esto se logra mediante una herramienta independiente o mediante la asociación de la instrumentación del vehículo, con una pantalla del estado general destacando cualquier error en el sistema e identificando la zona/modulo reportando el error, o una visualización “como alcance” detallada del estado.

Características
  • Altamente personalizable a través de Simulink Programming
  • Capacidades Avanzadas de Diagnostico
  • Cuatro unidades de potencia de 50amp
  • 2 puertos CAN (250/500k baud rate)
  • 3 LEDs de Estado
  • Todas las salidas son aptas para PWM
Aplicaciones
  • Presión en la línea de frenos
  • Mejora el sistema telemático existente del vehículo.
  • Presión de aplicación del pedal
  • Presión de aire auxiliar
  • Presión de incremento de velocidad del sistema
  • Presión de suspensión
  • Vacío del colector del motor
  • Vacío de restricción de filtro de aire o combustible
  • Inflado central de neumáticos

  • Descripción general +


    ICM conecta con múltiples sistemas de vehículo para dispositivos de detección y control. Este interactúa con datos digitales, sensores, interruptores, motores, lámparas, solenoides, etc. y permite al usuario el programar fácilmente el comportamiento que ellos desean. Mediante SimulinkTM, el usuario puede modelar visualmente y simular un sistema del vehículo, evaluar anticipadamente y con frecuencia, y generar automáticamente código para la aplicación del vehículo.

    El sistema reemplaza las funciones históricas de fusibles y relays, y agrega la capacidad comunicaciones y programación personalizada para el control de componentes para chasis de SAE J1939 CAN. A través de SimulinkTM, el ICM puede eliminar numerosos módulos pequeños en el vehículo como conmutadores de velocidad, módulos complejos de intermitente y módulos de bloqueo. El ICM es una parte integral del sistema de instrumentación para la comunicación y control de componentes de vehículo.
